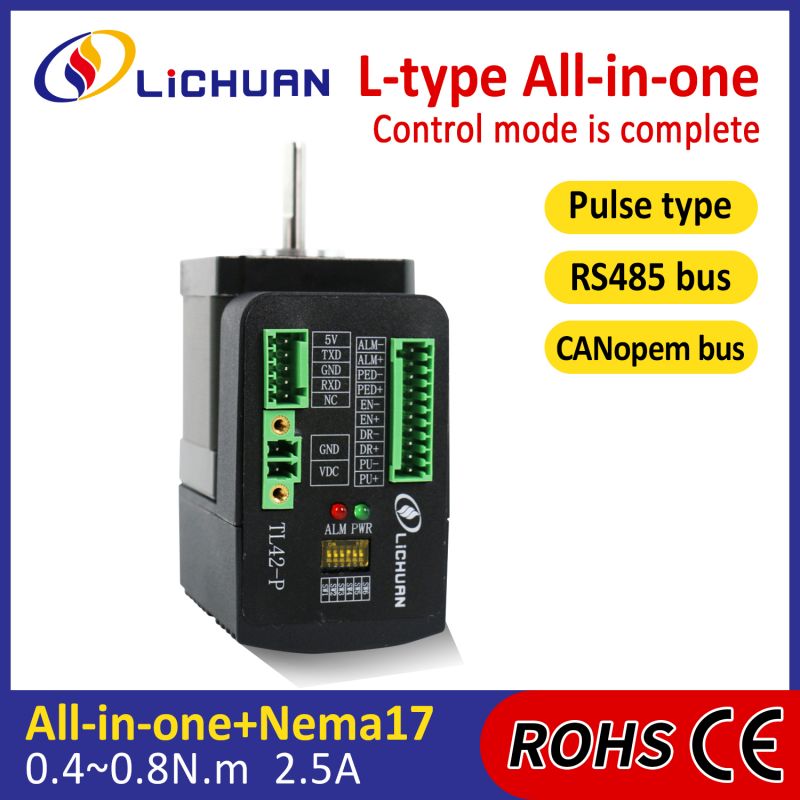

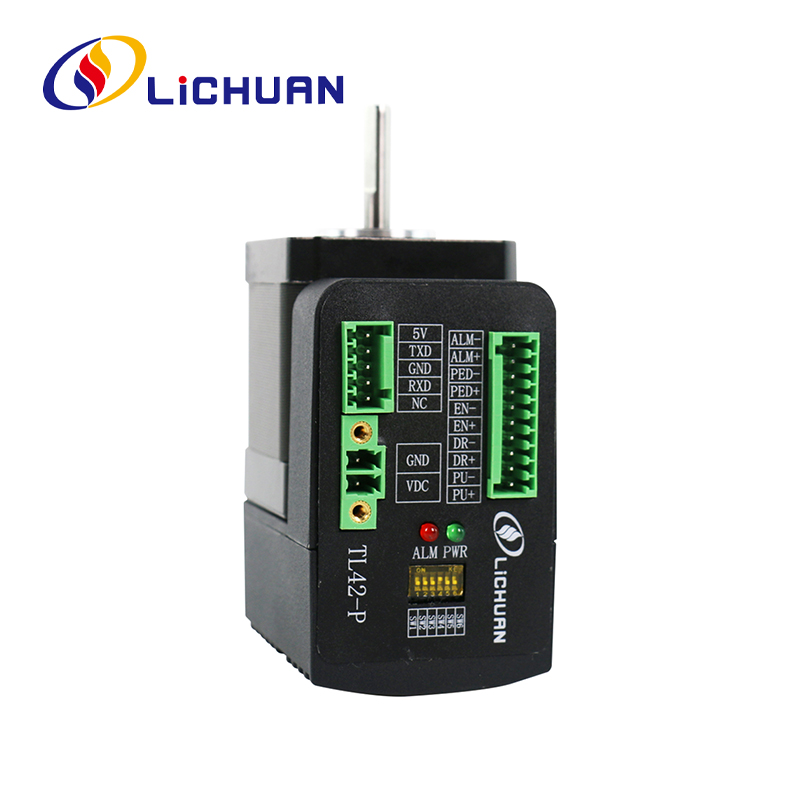

L 유형 Nema17 통합 스테퍼 모터

L 유형 Nema17 통합 스테퍼 모터에는 펄스 제어, 이더넷 버스, RS485 버스가 있는 개방 루프/폐쇄 루프가 있습니다. 지능형 올인원 서보 시스템 컨트롤러와 인코더가 통합된 폐쇄 루프 스테퍼 모터입니다. 공간 절약형 일체형 서보 시스템으로 설치가 간편합니다. 플랜지 크기: 42mm. 토크 0.4nm-0.8nm를 유지합니다. 우리는 원래 공장이며 CE, ROHS 인증서가 있습니다.

문의 보내기

제품 설명

이 L 유형 Nema17 통합 스테퍼 모터는 차세대 32비트 DSP 기술을 채택하고 RS485, Canopen, Ethercat, 펄스 버스 제어 기능을 결합하고 MODBUS-RTU 통신 프로토콜을 지원하며 최대 32개 축을 장착할 수 있으며 다축 버스를 실현할 수 있습니다. 동기 제어, 드라이버는 15개의 내부 위치와 15개의 내부 속도를 가지며 자동 영점 복귀, 절대/상대 위치 지정, 조그 및 기타 기능을 지원하며 RS485 인터페이스가 있는 터치 스크린 또는 컨트롤러로 직접 제어할 수 있습니다. 펄스 제어는 분할 드라이버 제어 기능을 결합하고 전류 자체 튜닝, 펄스 + 방향 제어, 이중 펄스 제어 및 기타 기능을 지원하는 동시에 단계 손실 및 저온 상승 없이 모터의 안정성을 향상시키고 고속 성능도 향상시킵니다. 모터의 진동을 감소시키고, 기계의 처리속도와 정밀도를 향상시키며, 기계의 소비전력을 감소시킵니다. Ethercat이 지원하는 제어 모드
프로필 위치 모드(PP)
프로파일 속도 모드(PV)
원점 복귀 모드(HM)
사이클 동기화 위치 모드(CSP)

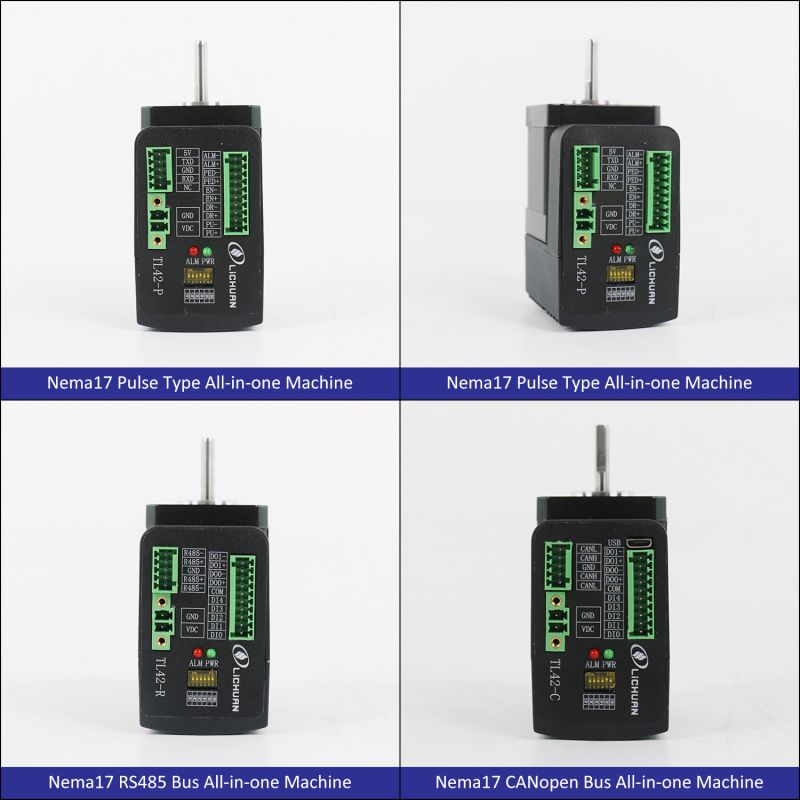

Nema17 시리즈 일체형 기계

시리즈	방법		단계 각도	모터 길이	보유 토크	정격 현재의	축차 관성	모터 무게
시리즈	개방형 루프	폐쇄 루프	()	엘(mm)	(N.m)	(에이)	(g.cm2)	(kg)
맥박 시리즈	TLO42P-24V-04	TLC42P-24V-04	1.8	75	0.4	2.5	68	0.47
맥박 시리즈	TLO42P-24V-08	TLC42P-24V-08	1.8	88	0.8	2.5	102	0.58
RS485 시리즈	TLO42R-24V-04	TLC42R-24V-04	1.8	75	0.4	2.5	68	0.47
RS485 시리즈	TLO42R-24V-08	TLC42R-24V-08	1.8	88	0.8	2.5	102	0.58
CANopen 시리즈	TLO42C-24V-04	TLC42C 24V-04	1.8	75	0.4	2.5	68	0.47
CANopen 시리즈	TLO42C-24V-08	TLC42C-24V-08	1.8	88	0.8	2.5	102	0.58
인코더 분해능(PPR):개방 루프:없음/폐쇄 루프:1000

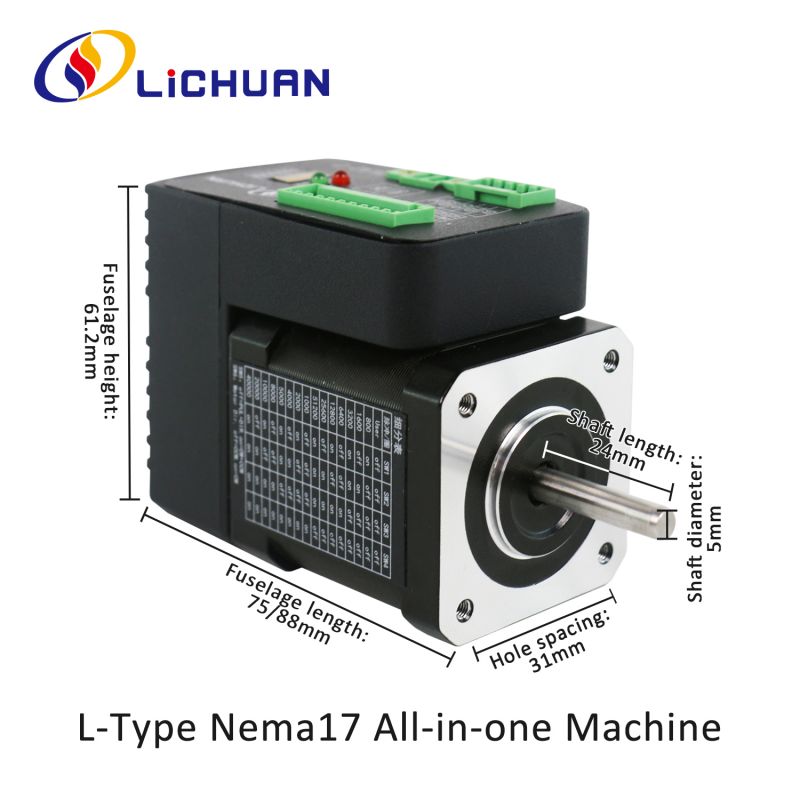

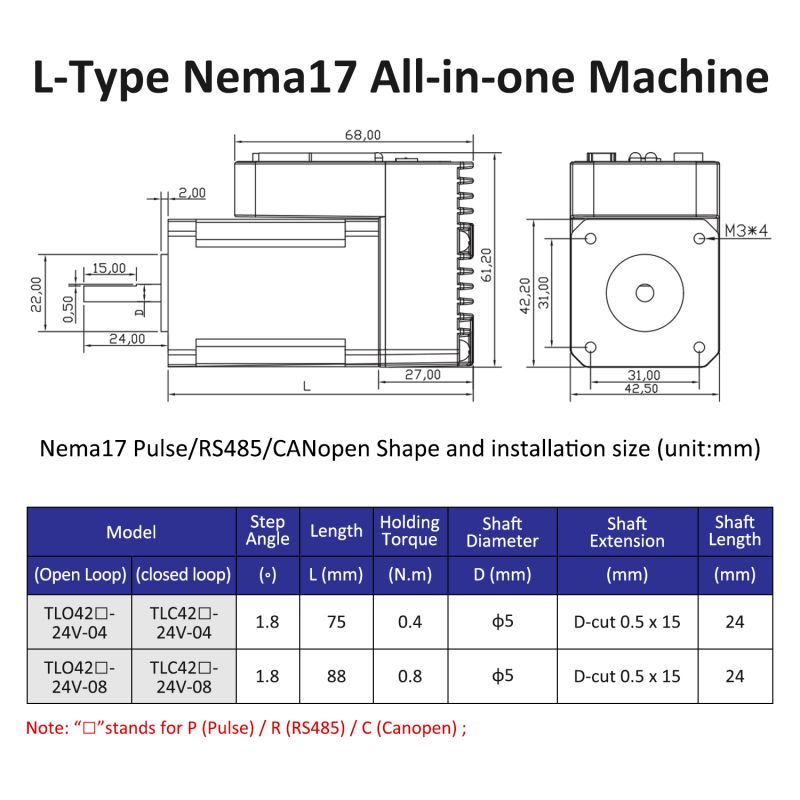

시리즈	모델		샤프트 직경	샤프트 연장		샤프트 길이
시리즈	개방형 루프	폐쇄 루프	D(mm)	(mm)
맥박 시리즈	TLO42P-24V-04	TLC42P-24V-04	f5	D컷	0.5X15	24
맥박 시리즈	TLO42P-24V-08	TLC42P-24V-08	f5	D컷	0.5X15	24
RS485 시리즈	TL042R-24V-04	TLC42R-24V-04	f5	D컷	0.5X15	24
RS485 시리즈	TL042R24V-08	TLC42R-24V-08	f5	D컷	0.5X15	24
CANopen 시리즈	TLO42C-24V-04	TLC42C-24V-04	f5	D컷	0.5X15	24
CANopen 시리즈	TL042C-24V-08	TLC42C-24V-08	f5	D컷	0.5X15	24
