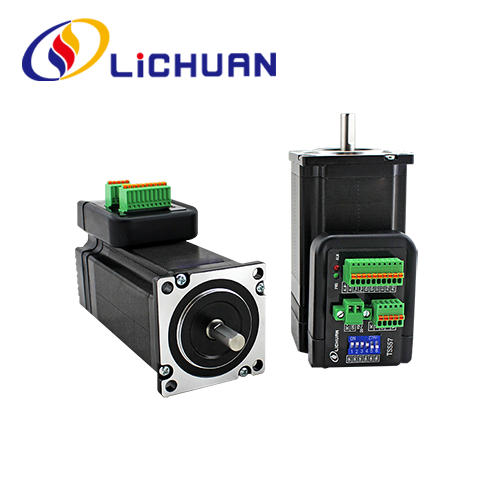

통합 Nema23 개방형 루프 스테퍼 모터

LICHUAN® 공장에서 통합 Nema23 개방형 루프 스테퍼 모터를 구입하시면 안심하실 수 있으며 최고의 애프터 서비스와 적시 배송을 제공해 드리겠습니다.

문의 보내기

제품 설명

LICHUAN®은 저희 공장에서 통합 Nema23 개방 루프 스테퍼 모터를 도매로 오신 것을 진심으로 환영합니다. 당사의 제품은 CE 인증을 받았으며 현재 많은 양의 공장 재고를 보유하고 있습니다. 우리는 당신에게 좋은 서비스와 공장 할인 가격을 제공할 것입니다

통합 Nema23 개방형 루프 스테퍼 모터 소개

통합 Nema23 개방형 루프 스테퍼 모터 고급 교류 기술을 채택하여 모터 및 드라이버의 열 발생을 효과적으로 줄입니다. 과전압, 저전압, 과전류 및 오류 보호 기능; 안정적인 속도, 작은 오버슈트 및 추적 오류, 모터 및 드라이버의 낮은 발열; 단일/이중 펄스 모드, 펄스 유효 에지 사용 가능; 펄스, 방향 신호 입력 포트 레벨 활성화: 3.6~24V 호환; 직렬 포트 RS232 디버깅 기능;
광 커플러 절연 오류 신호 입력, 강력한 간섭 방지 기능, 디버깅 소프트웨어 또는 다이얼(세분)을 통해 각 라운드의 펄스 수를 설정할 수 있습니다. 내장된 마이크로스텝 세분 알고리즘은 낮은 세분 제어 순서 및 높은 세분 작동 효과를 실현합니다.

마이크로스텝 세분화 설정

걸음/회전	SW1	SW2	SW3	SW4
기본	~에	~에	~에	~에
800	끄다	~에	~에	~에
1600	~에	끄다	~에	~에
3200	끄다	끄다	~에	~에
6400	~에	~에	끄다	~에
12800	끄다	~에	끄다	~에
25600	~에	끄다	끄다	~에
51200	끄다	끄다	끄다	~에
1000	~에	~에	~에	끄다
2000	끄다	~에	~에	끄다
4000	~에	끄다	~에	끄다
5000	끄다	끄다	~에	끄다
8000	~에	~에	끄다	끄다
10000	끄다	~에	끄다	끄다
20000	~에	끄다	끄다	끄다
40000	끄다	끄다	끄다	끄다

전기 매개변수

저것	TSS57/TSM57
저것	최소	유형	맥스	단위
입력 전압	24	36	40	VDC
전류 구동	1		8	A
입력 펄스 주파수	1		200K	HZ
입력 신호 전압	3.6	5	24(연결 저항)	VDC
연속 현재	4.5A20KHz PWM
기본 통신 속도	57.61Kbps
보호 기능	1.과부 - 현재 동작 피크 값: 8A±10% 2. 과전압 동작 값 60V DC 3.오류 경보 임계값 초과

기술 데이터

시리즈	계단 각도()	모터 길이(mm)	보유 토크(N.m)	정격 전류(A)	축차 관성(g.cm²)	모터 무게(Kg)	인코더 해상도(PPR)
TSS57-36V-10	1.8	90	1.0	3.0	300	1.2	1000
TSS57-36V-20	1.8	110	2.0	3.5	500	1.6	1000
TSS57-36V-30	1.8	130	3.0	4.0	720	2.0	1000
TSM57-36V-10	1.8	90	1.0	3.0	300	1.2	없음
TSM57-36V-20	1.8	110	2.0	3.5	500	1.6	없음
TSM57-36V-30	1.8	130	3.0	4.0	720	2.0	없음

위는 대표상품입니다. 제품을 맞춤 설정할 수 있습니다!

형상 및 설치사이즈(단위:mm)

모터의 샤프트 모드

모델	샤프트 딜라미터(mm)	샤프트 연장(mm)	샤프트 길이(mm)
TSS57-36V-10	f8	D컷 0.5X15	21
TSS57-36V-20	f8	D컷 0.5X15	21
TSS57-36V-30	f8	D컷 0.5X15	21
TSM57-36V-10	f8	D컷 0.5X15	21
TSM57-36V-20	f8	D컷 0.5X15	21
TSM57-36V-30	f8	D컷 0.5X15	21
