지능형 2상 하이브리드 모터 드라이버

중국산 지능형 2단계 하이브리드 모터 드라이버를 구입하세요. LICHUAN®은 중국의 지능형 2상 하이브리드 모터 드라이버 제조업체 및 공급업체입니다.

문의 보내기

제품 설명

중국에서 만든 도매 최신 지능형 2단계 하이브리드 모터 드라이버. LICHUAN®은 중국의 지능형 2상 하이브리드 모터 드라이버 제조업체 및 공급업체입니다.

제품소개

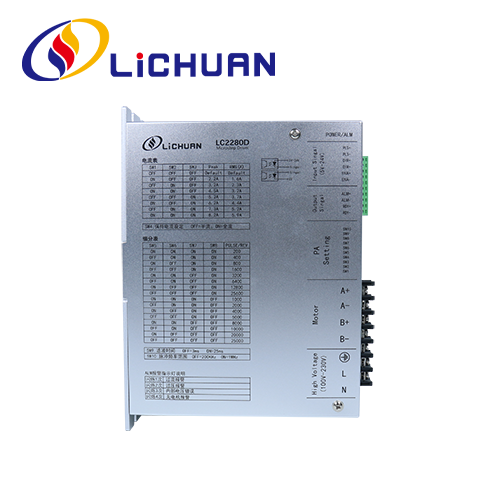

LC2280D는 32비트 DSP 기술을 기반으로 개발된 차세대 디지털 2상 스텝 드라이브입니다. 제어 신호 플러그는 기존 모델을 기반으로 수정되었으므로 작동이 더 쉽습니다. 1Mhz 및 200Hz 펄스 입력 모드 전환이 가능한 다이얼링 스위치가 드라이브에 추가되어 가끔 발생하는 간섭 문제를 효과적으로 해결하고 제품 응용이 더욱 대중화되었습니다. 이 드라이브는 고급 알고리즘을 결합하여 작동 중 모터로 인해 발생하는 소음을 크게 줄이고 모터를 더욱 안정적이고 안정적으로 작동시킵니다. 이 LC2280D 드라이버는 Nema42 하이브리드 스테퍼 모터와 일치합니다. 자세한 정보를 알고 싶으면 드라이버 설명서를 확인하세요.

제품 사양

Ø 전압 입력 범위: AC110V~280V
Ø 최대. 피크 전류: 7.0A
Ø 세분 범위: 400~60000ppr
Ø 펄스 형태: 펄스 + 방향 (듀얼 펄스는 지원되지 않음)
Ø 펄스 응답 주파수: 0~1MHz
Ø 펄스가 1.5초 동안 정지하면 코일 전류는 자동으로 설정값의 절반으로 감소합니다. 값
Ø 과전압, 과전류, 모터 결상 보호 기능 등을 제공합니다.

작동 환경 및 매개변수

● 전압 입력 범위: AC110V~280V
● 최대 피크 전류:7.0A
● 세분 범위: 400~60000ppr
● 펄스 형태: 펄스 + 방향(이중 펄스를 지원하지 않음)
● 임펄스 응답 주파수: 0~1MHz
● 1.5S 동안 펄스가 정지되고 코일 전류가 자동으로 출력됩니다. 설정값의 절반으로 감소
● 과전압, 과전류; 모터동등한 보호 기능 부족

환경 매개변수

● 보관온도:-20° ℃~65 ℃ · 작동온도:0 ℃~50 ℃
● 작동 습도: 40~90%RH(비응축)
● 진동주파수 : 0.5G(4.9m/s2)이하 10Hz~55Hz(불연속동작)
● 먼지, 기름때, 부식성 가스, 습기가 많고 진동이 심한 장소, 인화성 가스, 전도성 먼지가 없는 곳.

드라이브 기능 설명

드라이브 기능	지침
마이크로스텝 세분화 설정	드라이버의 마이크로 스텝 분할 수는 4개의 DIP 스위치 SW5~SW8로 설정됩니다. 총 16개의 마이크로 스텝 분할이 있습니다. 사용자가 세분화를 설정하는 경우 드라이버를 먼저 중지해야 합니다. 점수 설정은 드라이버 패널 지침을 따르십시오.
출력 전류 환경	드라이버의 출력 전류는 4개의 DIP 스위치 SW1~SW4에 의해 설정되며 총 16개의 출력 전류가 있습니다. 특정 출력 전류 설정에 대해서는 드라이버 패널 설명을 참조하십시오.
자동 반유량 기능	펄스열이 정지한 후 약 0.3초가 지나면 자동으로 전류가 50%(실제값은 55%) 감소하고 열이 발생합니다. 이론적으로 발열량을 65% 감소시켜 모터와 드라이버의 발열을 줄이고 신뢰성을 향상시킵니다.
신호 인터페이스	PUL+ 및 PUL-는 제어 펄스 신호의 양극 및 음극 끝입니다. DIR+ 및 DIR-은 방향 신호의 양극 및 음극 끝입니다. ENA+ 및 ENA-는 활성화 신호의 양극 및 음극 끝이고, ALM+ 및 ALM-는 알람 신호 출력이며, RDY+ 및 RDY-는 신호 출력을 위한 준비가 되어 있습니다.
모터 인터페이스	A+ 및 A-는 스테핑 모터의 A상 권선의 양극 및 음극 끝단에 연결됩니다. B+와 B-는 스테핑 모터의 B상 권선의 양극과 음극에 연결됩니다. A와 B의 2상 권선이 교체되면 모터의 방향이 바뀔 수 있습니다.
전원 커넥터	AC 전원으로 구동, 작동 입력 전압 범위: 110V~280VAC
표시 등	드라이브에는 빨간색과 녹색의 두 가지 표시등이 있습니다. 녹색 표시등은 드라이브 전원이 켜질 때 항상 켜져 있는 전원 표시기입니다. 빨간색 표시등은 과전압 또는 과전류 오류가 있을 때 항상 켜져 있는 오류 표시기입니다. 오류가 해결되면 빨간색 표시등이 꺼집니다. 드라이브에 오류가 발생하면 전원을 껐다가 다시 활성화해야만 오류를 해결할 수 있습니다.
설치 노트	드라이버의 외부 치수는 203 x 147 x 78mm이고 장착 구멍 간격은 193mm입니다. 수평으로 설치할 수 있습니다. 또는 수직(수직 설치 권장). 설치할 때 열 방출이 용이하도록 금속 캐비닛에 가까워야 합니다.

매개변수 설정

LC2722D 드라이버는 10비트 DIP 스위치를 사용하여 세분화 정밀도, 동적 전류, 필터링 및 펄스 주파수를 설정합니다. 이에 대한 자세한 내용은 다음과 같습니다.

작동 현재 설정

현재의	SW1	SW2	SW3	SW4
1.2	끄다	끄다	끄다	끄다
1.5	끄다	끄다	끄다	~에
2.0	끄다	끄다	~에	끄다
2.3	끄다	끄다	~에	~에
2.5	끄다	~에	끄다	끄다
3.0	끄다	~에	끄다	~에
3.2	끄다	~에	~에	끄다
3.6	끄다	~에	~에	~에
4.0	~에	끄다	끄다	끄다
4.5	~에	끄다	끄다	~에
5.0	~에	끄다	~에	끄다
5.3	~에	끄다	~에	~에
5.8	~에	~에	끄다	끄다
6.2	~에	~에	끄다	~에
6.5	~에	~에	~에	끄다
7.0	~에	~에	~에	~에

설치사이즈 (단위: mm)

마이크로스텝 세분화 설정

재분	SW5	SW6	SW7	SW8
400	~에	~에	~에	~에
500	~에	~에	~에	끄다
600	~에	~에	끄다	~에
800	~에	~에	끄다	끄다
1000	~에	끄다	~에	~에
1200	~에	끄다	~에	끄다
2000	~에	끄다	끄다	~에
3000	~에	끄다	끄다	끄다
4000	끄다	~에	~에	~에
5000	끄다	~에	~에	끄다
6000	끄다	~에	끄다	~에
10000	끄다	~에	끄다	끄다
8000	끄다	끄다	~에	~에
20000	끄다	끄다	~에	끄다
30000	끄다	끄다	끄다	~에
60000	끄다	끄다	끄다	끄다
