정밀한 제어를 위한 폐쇄 루프 스테퍼 모터 드라이버

재고가 있는 정확한 제어를 위한 중국 공장 폐쇄 루프 스테퍼 모터 드라이버. LICHUAN®은 중국의 정밀 제어용 폐쇄 루프 스테퍼 모터 드라이버 제조업체 및 공급업체입니다.

문의 보내기

제품 설명

LICHUAN®은 저희 공장에서 정밀 제어를 위한 폐쇄 루프 스테퍼 모터 드라이버를 도매로 오신 것을 진심으로 환영합니다. 당사의 제품은 CE 인증을 받았으며 현재 많은 양의 공장 재고를 보유하고 있습니다. Lichuan 공장은 15년 이상의 생산 경험을 가지고 있습니다. 우리는 OEM 및 ODM을 지원합니다. 우리는 좋은 서비스와 공장 할인 가격을 제공할 것입니다. 우리는 더 많은 유통업체가 LICHUAN에 합류하는 것을 환영합니다.

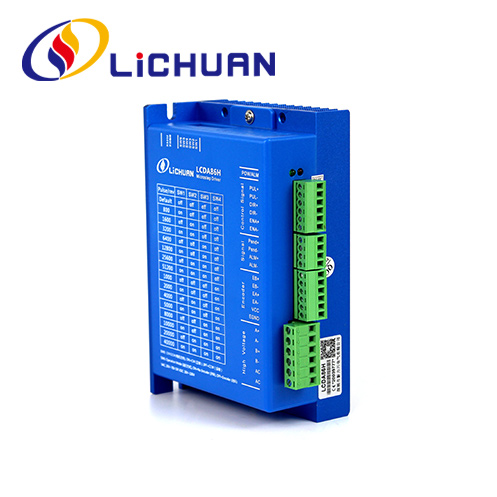

LCDA86H는 최신 특수 모터 제어 DSP 칩과 벡터 폐쇄 루프 제어 기술을 채택합니다. 개방 루프 스테퍼 모터의 단계 누락 문제를 완전히 해결하고, 개방 루프 스테퍼 모터의 단계 누락 문제를 완전히 해결하고, 고속에서 모터 성능을 확실히 향상시키고, 열 발생을 줄입니다.
모터의 진동 및 진동으로 인해 가공속도 및 기계정밀도가 향상되고 출력이 감소됩니다. 소비량은 2상 Nema34 폐쇄 루프 모터에 적용되며 스테퍼와 서보 장점을 모두 갖습니다. 시중의 서보 시스템보다 50% 저렴하며 고객을 위한 최적의 업그레이드 스테퍼 프로그램입니다.

LCDA86H 특징

● 전압 입력 범위 : DC30V~100V / AC20V~70V
● 최대 피크 전류: 6A
● 세분화 범위: 기본 4000/rev, 모든 세분화(200~51200) 가능
● 디버깅 패널을 통해 설정합니다.
● 펄스 제한 주파수: 200KHZ
● 신호 입력: 펄스, 방향 및 활성화 신호
● 출력 신호: In-Place 신호 및 고장 출력 신호, 풀 모터 엔코더
● 피드백: AB 차동 입력.
● 과전압, 과전류, 추적 오류 및 오류 보호 기능.
● 폐쇄 루프 벡터 제어는 고속 및 큰 토크 출력을 보장하고 모터의 단계 누락이 없음을 보장합니다.

응용산업

조각 기계, 와이어 데코 기계, 마킹 기계, 절단 기계, 레이저 기계, 플로팅 장비, 의료 장비, CNC, 자동 조립 장비, 전자 처리 장비 등과 같은 다양한 중소형 자동화 장비 및 장치에 적용됩니다. 저소음, 고속 장비에 적용효과가 탁월합니다.

전기 인덱스

매개변수	LCDA86G
매개변수	최소	유형	맥스	단위
최대 피크 전류			6	A
입력 공급 전압	24	60	70	VDC/VAC
논리 입력 전류	7	10	16	엄마
펄스 주파수		200	500	KHZ

인터페이스 정의

(1) 모터 및 전원 공급 장치 입력 인터페이스

상징	이름	설명
A+	A상 모터 권선의 양극 단자
-	A상 모터 권선의 음극 단자
B+	B상 모터 권선의 양극 단자
-	B상 모터 권선의 음극 단자
교류	전원 공급장치 연결 단자	DC:30V-100V VAC: 20V-70V
교류	전원 공급 장치 연결 단자	DC:30V-100V VAC: 20V-70V

(2) 엔코더의 신호 입력 포트 (LCA86H 엔코더는 6Pin 녹색 단자를 채택, 핀 정의는 다음과 같습니다)

상징	이름
EB+	모터 인코더의 B상 포지티브 입력
EB-	모터 인코더의 B상 네거티브 입력
EA+	모터 인코더의 A상 포지티브 입력
EA-	모터 인코더의 A상 네거티브 입력
VCC	인코더 전원 공급 장치
EGND	인코더 전원 접지

(3) 제어 신호 포트

이름	설명
풀+	펄스 입력 신호: 펄스의 상승 에지가 유효합니다. 펄스 신호에 안정적으로 응답하려면 펄스 폭이 2.5μs보다 커야 합니다. 5V-24V 신호와 호환되며 직렬 저항이 필요하지 않습니다.
PUL-
디렉터리+	방향 입력 신호: 모터 방향을 고/저 레벨 신호로 전환합니다. 방향 신호는 펄스 신호 이전에 최소한 Sus가 설정되어야 합니다. 5V-24V 신호와 호환되며 직렬 저항이 필요하지 않습니다.
디렉터리-
이것+	제어 신호 활성화. 이 입력 신호는 드라이버 출력을 활성화 또는 비활성화하는 데 사용됩니다. 이 기능이 필요하지 않은 경우 활성화 신호 단자를 플로팅 상태로 둘 수 있습니다. 5V-24V 신호와 호환되며 직렬 저항이 필요하지 않습니다.
이것-
보류+	포지티브 터미널 터미널 포지셔닝 마무리 신호
보류-	네거티브 터미널 터미널 포지셔닝 마무리 신호
ALM+	경보 출력의 양극 단자
ALM-	경보 출력의 양극 단자
