2상 I/O 제어 스테퍼 드라이버로 더 높은 정확도 달성

공장에서 직접 공급하는 품질로 중국산 2상 I/O 제어 스테퍼 드라이버로 더 높은 정확도를 달성합니다. LICHUAN®은 중국의 2상 I/O 제어 스테퍼 드라이버 제조업체 및 공급업체를 통해 더 높은 정확도를 달성합니다.

문의 보내기

제품 설명

LICHUAN®은 중국의 2단계 I/O 제어 스테퍼 드라이버 제조업체 및 공급업체를 통해 더 큰 정확도를 달성하는 전문가입니다. 우리 공장에서 도매 및 맞춤형 2단계 I/O 제어 스테퍼 드라이버로 더 큰 정확도를 달성할 수 있으며 우리는 제공할 것입니다. 당신에게 최고의 판매 후 서비스와 적시 납품.

제품소개

542P 드라이버는 다이얼 스위치를 통해 최대 속도를 설정한 다음 전위차계를 통해 속도를 조정하여 어떤 속도에서도 작동합니다. 드라이버는 2상 Nema23 스테퍼 모터와 일치할 수 있으며 속도와 비교하여 주로 일반 속도 조절 모터를 대체하는 데 사용됩니다. 모터를 조절하므로 빠른 가감속, 작은 크기, 강한 강성 등의 장점이 있습니다.

기술적인 매개변수

1. 전기 지수
● 전압 입력 범위: DC: 20V~50V
● 최대. 출력 전류: 4.2A
● 아날로그 입력 전압 범위: 0~5V(0~10V 입력 사용자 정의 가능)
● 절연저항 : 500M
2. 환경지수
● 보관 온도:-20°C~80°C
● 작동 온도:0°C~55°C
● 작동 습도: 90%RH(결로 현상이 없을 것)
● 진동 주파수: < 0.5G(4.9m/s2), 10Hz~60Hz(비연속 작동)

기술적인 매개변수

● 전압 입력 범위: DC24V~110V/AC18V~80V
● 최대 피크 전류: 7.2A
● 아날로그 입력 전압 범위: 0~5V(0~10V 입력으로 맞춤 설정 가능)
● 절연 저항: 500M
● 과전류, 과전압 및 기타 보호 기능이 있습니다.

환경 매개변수

● 보관 온도:-20° ℃~80 ℃
● 작동 온도:0° ℃~55 ℃
● 작동 습도:90%RH(비응축)
● 진동주파수 : 0.5G(4.9m/s2)이하 10Hz~ 60Hz(불연속동작)
● 먼지, 기름때, 부식성 가스, 습기가 많은 곳, 진동이 심한 곳은 피하고, 사용을 금지합니다. 가연성 가스 및 전도성 먼지

드라이브 기능 설명

드라이브 기능	지침
속도 범위 환경	4개의 DIP 스위치 SW5~SW8은 드라이브의 속도 범위를 설정하는 데 사용됩니다. 총 16가지 속도 범위가 있습니다. 사용자가 속도를 높이려면 먼저 드라이브를 정지해야 합니다. 특정 속도 범위를 설정하려면 드라이브 패널의 지침을 따르십시오.
출력 전류 설정	3개의 다이얼 스위치 SW1~SW3을 통해 드라이버에 8개의 출력 전류를 설정할 수 있습니다. 출력 전류 설정은 드라이버 패널 지침을 참조하십시오.
자동 반류 기능	스위치 SW4를 통해 드라이버에 대해 자동 반전류 기능을 설정할 수 있습니다. OFF는 정지 전류가 절반으로 설정되었음을 의미합니다. 작동 전류; ON은 정지 전류와 동적 전류가 동일함을 의미합니다. 일반적인 사용시에는 SW4를 OFF로 설정하여 모터 및 드라이버의 발열을 줄이고 신뢰성을 향상시켜야 합니다. 펄스열 정지 후 약 0.3초 후에 전류가 흐릅니다. 자동으로 50%(실제값 55%) 감소하며, 이론적으로 발열량은 65% 감소합니다.
신호 인터페이스	+5V 및 AGND는 5V 전원 출력의 양극 및 음극 단자입니다. Al은 아날로그 전압 입력 단자입니다. DIR+ 및 DIR-는 방향 신호의 양극 및 음극 단자입니다. ENA+ 및 ENA-는 활성화 신호의 양극 및 음극 단자입니다.
모터 인터페이스	A+ 및 A-는 스테퍼 모터의 A 상 권선의 양극 및 음극 단자에 연결됩니다. B+ 및 B-는 양극 및 음극 단자에 연결됩니다. A 및 B 위상 권선이 전환되면 모터 방향이 반전됩니다.
전원 커넥터	AC/DC 전원 공급 장치를 사용하고 전압 범위는 24~110VDC 또는 18~80VAC이며 단자는 양극과 음극으로 구분되지 않으며 권장 전원 공급 장치는 DC 48V이며 전력은 250W보다 큽니다.
표시 등	드라이버에는 녹색 표시등 1개와 빨간색 표시등 1개가 있습니다. 녹색은 전원 표시 등이며 드라이버가 전원 공급 장치에 연결되면 켜집니다. 빨간색은 오류 표시 등이며 과전압 또는 과전류 오류가 발생할 때 켜집니다. 오류가 제거되면 빨간색 표시등이 꺼집니다. 드라이버의 고장은 전원 공급 장치에 다시 연결하고 재사용해야만 제거할 수 있습니다.
설치 노트	드라이버 크기: 150x97.5x52.6mm, 설치 구멍 피치: 138.5mm. 수평 설치와 수직 설치를 모두 선택할 수 있습니다(수직 설치 권장). 드라이버는 열 방출을 위해 금속 캐비닛에 밀착하여 설치해야 합니다.

매개변수 설정

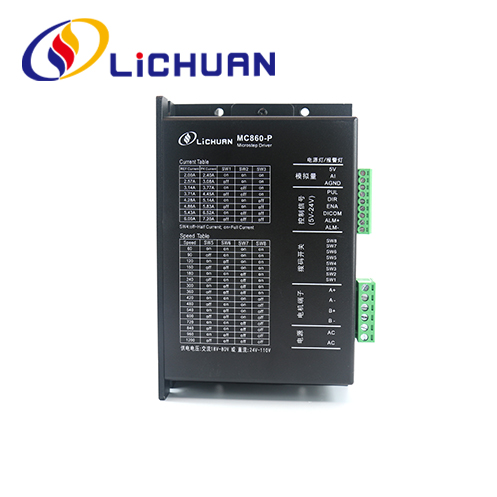

MC860P 드라이브의 속도 범위, 동적 및 절반/전체 전류는 8비트 DIP 스위치를 통해 다음과 같이 설정할 수 있습니다.

작동 현재 설정

출력 피크 전류	출력 평균 전류	SW1	SW2	SW3
2.4A	2.00A	~에	~에	~에
3.0A	2.57A	끄다	~에	~에
3.7A	3.14A	~에	끄다	~에
4.3A	3.71A	끄다	끄다	~에
5.0A	4.28A	~에	~에	끄다
5.6A	4.86A	끄다	~에	끄다
6.4A	5.43A	~에	끄다	끄다
7.0A	6.00A	끄다	끄다	끄다

설치사이즈 (단위: mm)

속도 범위 설정

SPD 60	SW5 ~에	SW6 ~에	SW7 ~에	SW8 ~에
120	끄다	~에	~에	~에
180	~에	끄다	~에	~에
240	끄다	끄다	~에	~에
300	~에	~에	끄다	~에
360	끄다	~에	끄다	~에
420	~에	끄다	끄다	~에
600	끄다	끄다	끄다	~에
800	~에	~에	~에	끄다
900	끄다	~에	~에	끄다
1000	~에	끄다	~에	끄다
1100	끄다	끄다	~에	끄다
1200	~에	~에	끄다	끄다
1300	끄다	~에	끄다	끄다
1400	~에	끄다	끄다	끄다
1500
