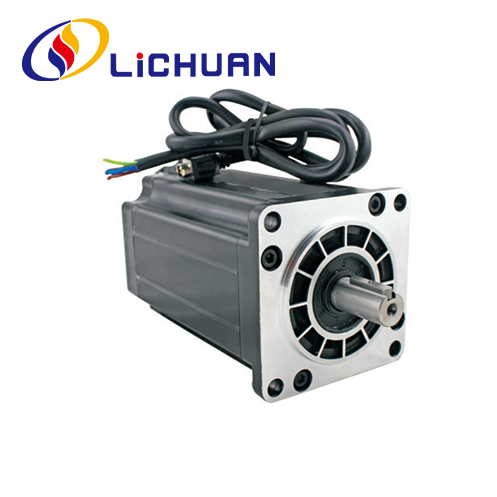

110 시리즈 3상 Nema42 폐쇄 루프 스테퍼 모터

LICHUAN®은 고품질과 합리적인 가격을 갖춘 전문 리더 중국 110 시리즈 3상 Nema42 폐쇄 루프 스테퍼 모터 제조업체입니다. 저희에게 연락을 환영합니다.

문의 보내기

제품 설명

고품질 110 시리즈 3상 Nema42 폐쇄 루프 스테퍼 모터는 중국 제조업체 LICHUAN®에서 제공합니다. 저렴한 가격으로 직접 고품질의 110 시리즈 3상 Nema42 폐쇄 루프 스테퍼 모터를 구입하세요.

110 시리즈 3상 Nema42 폐쇄 루프 스테퍼 모터는 고품질 원자재와 높은 표준 영구 자석 실리콘강을 사용하고 1000라인 고정밀 엔코더를 사용하여 개방 루프 스테퍼 모터 스테핑 문제를 완전히 극복하는 동시에 크게 향상되었습니다. 모터 고속 성능, 기존의 단계별 드라이브 프로그램 업그레이드를 촉진하기 위해 서보 모터에 비해 비용을 50% 이상 절감합니다. 모터 길이 161mm ~ 219mm, 토크 범위: 12N.m ~ 20N.m, 모터 샤프트 직경 19mm. 110 시리즈 3상 Nema42 폐쇄 루프 스테퍼 모터는 3가지 유형의 드라이버(RS485)와 일치할 수 있습니다. Canopen.Pulse 제어 드라이버.

전기 성능 매개변수

안건	명세서
계단 각도 정확도	±5%(전체 단계)
저항 정확도	±10%(20℃)
인덕턴스 정확도	±20%(1KHZ)
온도 상승	최대 80°C(정격 전류, 2상 전원 켜짐)
주변 온도	-20℃~* 50℃
절연 저항	100MQ분 500VDC
유전체 강도	500V AC 1분
허용 방사형 하중	0.02mm 최대 (450g부하)
허용 추력 하중	0.08mm 최대. (450g부하)
방사형 최대 부하	220N(플랜지 표면에서 20mm)
샤프트 최대 부하	60N

세를레스	단계 각도(")	길이(mm)	홀딩 토크(N.m)	단계 현재(A)	회전 관성(g.cm²)	단계 저항(Q)	단계 인덕턴스(mH)	매치엔드 운전사	선두 와이어(번호)	체중(kg)
LC110H3151	1.2	161	12	6.0	9720	1.89	8.34	LCDA2260E	3	6.6
LC110H3185	1.2	185	16	6.4	13560	1.89	8.73	LCDA2260E	3	9.0
LC110H3219	1.2	219	20	6.9	17400	1.859	7.26	LCDA2260E	3	11.1

위는 대표상품입니다. 제품을 맞춤 설정할 수 있습니다!

형상 및 설치사이즈(단위:mm)

모터의 샤프트 모드

모델	샤프트 직경(mm)	샤프트 연장(mm)	샤프트 길이(mm)
LC110H3151	f19	키웨이 6x 30	40
LC110H3185	f19	키웨이 6x 30	40
LC110H3219	f19	키웨이 6x 30	40

모터 배선 다이어그램

모터 와이어 색상

인코더의 정의 리드 색상

1	노란색	EB+
2	녹색	EB-
3	검은색	EA+
4	파란색	EA-
5	빨간색	+5VCC
6	하얀색	EGND

노트

1. 모터와 드라이버의 연결시 상이 올바르게 연결되어야 합니다.
2. 모터의 명백한 발열이 발생할 수 있습니다. 다른 운전 조건. 표면온도 모터는 작동 중에 85°C를 초과할 수 있습니다.
3. Motor must be positioned by installation rabbet on front cover of motor, attention shall be paid on error matching, and the concentricity between motor shaft and load shall be controlled strictly. loop stepper motor can be match for 3 type driver:RS485. Canopen.Pulse control drivers.

애플리케이션 배선 다이어그램

완전한 스테퍼 모터 제어 시스템에는 아래 표시된 제품이 포함되어야 합니다.
